タミヤ ローバー・ディフェンダー90

キット製作レポート



装飾記 Final ロールケージetc編


タミヤ CC-01にそしてCR-01にもローバー・ディフェンダー90のボディを搭載したい!

そんな思いで、ローバー・ディフェンダー90のボディ製作を開始し、

悪戦苦闘の末、ようやく完成。ボディのCC-01に搭載することもできました。

このページが、装飾のメインページになることでしょう。

ABS丸棒を材料として、フロントバンパー・
ロールケージ・ルーフラック・背面ラダーを製作します!!

長らく続いたこの企画もこれでフィナーレとなります!!!!

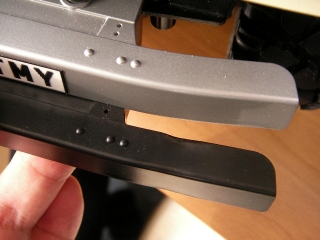

CC-01ローバー・ディフェンダー90 バンパー比較
タミヤ CC-01 ランドクルーザー40のノーマルバンパーは、
ローバー・ディフェンダー90のボディに対して長さが足りません・・・
角度を変えた上でもう少し長くしたい。

CC-01ローバー・ディフェンダー90 バンパーの延長用パーツ作成1CC-01ローバー・ディフェンダー90 バンパーの延長用パーツ作成2
これは型取りくんです。
エポキシパテの作業効率をUPするために作成。

CC-01ローバー・ディフェンダー90 バンパーの延長 エポキシパテを盛る
上の画像の型取りくんでつくった型を裏側に当てて
エポキシパテを盛ります。

CC-01ローバー・ディフェンダー90 バンパーの延長 エポキシパテ乾燥中
両方とも延ばします。
ちなみに、火であぶって
タミヤ
CC-01 ランドクルーザー40
ノーマルバンパーよりも角度を鈍角にしています。

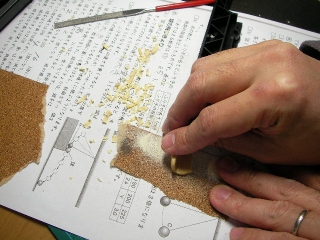

CC-01ローバー・ディフェンダー90 バンパーの延長 エポキシパテのヤスリがけ1
固まったら削って形成して、
細かなところはヤスリがけを行います。

CC-01ローバー・ディフェンダー90 バンパーの延長 エポキシパテのヤスリがけ2
入念にヤスリがけを行います。
これは最初の方の荒めなヤスリですね。

CC-01ローバー・ディフェンダー90 バンパーの形成完成
形成完了!

CC-01ローバー・ディフェンダー90 バンパーの塗装
TS-14ブラック(つや有り)で塗装中。
このあと、つや消しのクリアを吹きます。
CC-01ローバー・ディフェンダー90 バンパーの延長完了
タミヤ CC-01 ランドクルーザー40のノーマルバンパーとの比較。
角度と長さがまったく違います。

ローバー・ディフェンダー90のボディにはぴったりです。

CC-01のキットは結果的にパンバーが一つ余剰部品になるので
取り寄せの必要も無くバンパーをもう一つ作ることができました。

ブラックABS樹脂丸棒 5mm・3mm
もう少しバンパーをカスタマイズします。
ローバー・ディフェンダー90たるもの
無骨かつ丈夫そうなバンパーが必須な訳です。

使用するのはABS樹脂の丸棒5mmと3mmです。

ブラックABS樹脂丸棒 5mm・3mm ライターで加熱する
ライターであぶって・・・

ブラックABS樹脂丸棒 5mm・3mm を曲げる
ぐにゃっと曲げて・・・

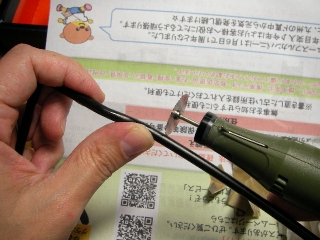

ブラックABS樹脂丸棒 5mm・3mm をカットする
必要なところで切り離します。

その繰り返しで・・・

CC-01ローバー・ディフェンダー90 バンパーの組立中
バンパーらしく作ります。
瞬間接着剤で接着します。

CC-01ローバー・ディフェンダー90 バンパーの穴開け
最後に先ほど作ったバンパーに固定します。

CC-01ローバー・ディフェンダー90 バンパーの固定
強度を出すために接着部分にエポキシパテを盛ります。

な~に、実車だって溶接する訳ですから~。

溶接にしてはちょっと山盛りですが(^^;
まぁ、この辺は妥協です。

CC-01ローバー・ディフェンダー90 バンパーの固定待ち
パテが乾まで6時間我慢です。ハイ。

CC-01ローバー・ディフェンダー90 バンパーのパテ盛り
パテが固まったら、曲げの際の熱に負けた部分を
ベーシックパテで埋めます。

CC-01ローバー・ディフェンダー90 バンパーの塗装1
そして、塗装。
先に作ったバンパーと同じTS-14ブラック(つや有り)で塗装し、
つや消しのクリアを吹きます。

「だったら、一緒に塗装すれば良かったのに」って声が聞こえますが・・・

まったくそのとおりでした(^^;

CC-01ローバー・ディフェンダー90 バンパーの塗装2 CC-01ローバー・ディフェンダー90 バンパーの塗装完了
塗装完了です。
ここまではヨシと。

CC-01ローバー・ディフェンダー90 HELLAライトの作成1 CC-01ローバー・ディフェンダー90 HELLAライトの作成2
ライトも搭載したいので塗装します。
ちなみにこれは、
デューンバギーのフィギュアに付いて来たもの。
最初から狙っていたんだよね~。

CC-01ローバー・ディフェンダー90 HELLAライトの作成3
バンパーに取り付けるバーのサイズを測っています。
このノギス100均です(^^;
スゴイ世の中になったもんです。

CC-01ローバー・ディフェンダー90 HELLAライトの作成4 CC-01ローバー・ディフェンダー90 HELLAライトの作成5
さっきのサイズに合わせてABS樹脂丸棒を加工します。

CC-01ローバー・ディフェンダー90 HELLAライトの作成6 CC-01ローバー・ディフェンダー90 HELLAライトの作成7
こんな感じで接着しておきます。

CC-01ローバー・ディフェンダー90 HELLAライトの作成8 CC-01ローバー・ディフェンダー90 HELLAライトの作成9
さぁ、ステッカーの作成です。
これはワイルドウイリスのものと同じです。
やっぱり、ワイルドウイリスが大好きなわけで、
どこかしらに入れてやりたいという親心なわけで・・・

CC-01ローバー・ディフェンダー90 HELLAライトのバンパー取り付け
固定して接着中。

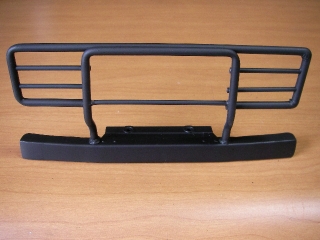

CC-01ローバー・ディフェンダー90 バンパーの完成
タミヤ CC-01のフロント部とは思えない雰囲気になってきました。
でも、このバンパーを外して、シルバーのバンパーを付ければ、
純タミヤ仕様のCC-01になるのです。

必ず純粋なタミヤ仕様に戻せることがテーマですから。
軸はブレません(大事なところはね(^^;



CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作開始
CC-01ローバー・ディフェンダー90の製作の
ヤマ場に入りました!!!

これがやりたくてここまで来たと言っても過言でないくらい
Star-RCが楽しみにしてきた作業、
ロールケージ・ルーフラック・背面ラダーの作業です!!

でも、どうしてページを分けなかったか、
それは・・・
画像が少なかったから・・・です。

この作業、夢中になりすぎて写真を撮るのをかなりのポイントで
忘れてしまい、断片的なところしか写真がなかったんです。
お許しを~

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 傷をつけないように1 CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 傷をつけないように2
作業中にボディに傷を付けないように細心の注意を払います。

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 丸棒の丸い跡
ここもライターであぶって柔らかくなった隙に棒を押し当てます。

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 鋭意進行中
図面なんてありません。
現場施工です。

右側が広い?
そんなことは気にしている場合ではありません。
(ちょっとした理由はあるんでけどね。。)

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 それらしくなってきた
できてきましたが、まだまだ仮止めです。


CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 仮止め
ロールケージ兼ルーフラック部分ができたところ。
でも、これじゃ横に倒れた時にボディ守れないか。。

見た目重視なので、いいや。

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 ラダーの完成
背面ラダーもうまくできました。
現場施工の割に、ミス無くスイスイ作業が進んでいます。
でも、これ日曜日。土曜日に開始して2日目です(笑)
それなりには時間がかかる作業ではあります。

ボディに当たる部分が隙間無くくっついているかを確認中。

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 小柱の取り付け1 CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 小柱の取り付け2
ルーフラックを支える短いABS丸棒を取り付けて強度を出します。

この短い丸棒は、画像では確認しにくいかも。
丸で囲んでいるところなんですけど。。

短くてもルーフラックの荷物の負荷がかかる重要なパーツです。

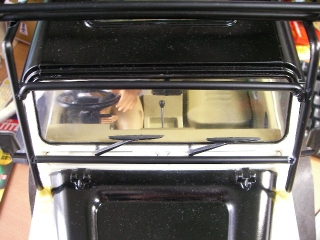

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 フロントロールケージの製作1
正面から見たら、何だか物足りない感じがすると思ったら
フロントのロールケージがありませんでした。

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 フロントロールケージの取り付け完了
急遽ロールケージを追加しました。
これで、ロールケージ・ルーフラック・背面ラダーの
骨組みは完了です。

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 パテ盛り
あとはパテで平坦作業をして・・・

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダーの製作 塗装
塗装をすれば完成です\(^o^)/
思ったよりもずっと時間がかかりましたが、
鉄棒で作るよりははるかに楽でしょう。
第一鉄棒を溶接するトーチなんて自宅にある人
少ないのではないでしょうか。

質感は、塗装でなんとかなると思います。

Star-RCは、比較的安全に製作できる
ABS樹脂丸棒を使用した製作をオススメします(^o^)/

ということで、製作のご参考までに(なるかは疑問ですが(^^;
下にたくさん画像を挙げておきます。

そして、次のページでは、ドデカイ画像をご用意してお待ちしております。
で、ここにリンクを貼ると、みなさん飛んでいってしまい
↓を見てくれないので(^^;

一番下に最後の完成画像のページのリンクを貼っておきます。

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像1


CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像2

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像3

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像4

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像5

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像6

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像7


CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像8

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像9

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像10

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー 完成画像11



CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー ボディに接着中1
出来上がったロールケージ・ルーフラック・背面ラダー を
瞬間接着剤で貼り付けて完了です。

強度を出したい場合には、ボディの裏側からビス打ちに
すれば良いと思います。

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー ボディに接着中2
接着剤が密着するように牛の文鎮で押さえてます(^^;

CC-01ローバー・ディフェンダー90 ロールケージ・ルーフラック・背面ラダー ボディに接着中3
早く固定しないかなぁ・・・



これでひとまず、タミヤ CC-01 ローバー・ディフェンダー90の製作は終了です(^o^)/
次のページで完全完成画像をお楽しみください。

大きめの画像ですので、ちょっと重たいかもしれません。ご注意ください。
