タミヤ ブリッツァービートルワーゲンオフローダー

シャーシの組み立て6



シャーシ組み立ての実況中継6/6


ブリッツァービートル 組立説明書

タミヤ ブリッツァービートルのシャーシ組み立てヴァーチャル体験です!

足周り(リヤユニット)が完成し、次はフロント側の組み立てに入ります。

このページでは、フロントユニットの完成までをご体験いただきます!!


28.ホイールの組み立て

ブリッツァービートル 28.ホイールの組み立て 組立説明書

ブリッツァービートル 28.ホイールの組み立て1

この工程で、前後4本のタイヤ全てに
ホイールを履かせます。


ブリッツァービートル 28.ホイールの組み立て2
まずはホイールの
脇から差し込んで
ブリッツァービートル 28.ホイールの組み立て3
入るところまで
差し込みます。
ここまでは超ラク!
ブリッツァービートル 28.ホイールの組み立て4
ここからは手では
難しいので、
マイナスドライバーで
タイヤを手前に引く
ようにしてホイールの溝
に合わせます。
ブリッツァービートル 28.ホイールの組み立て7
裏側はマイナス
ドライバー不要です。
ブリッツァービートル 28.ホイールの組み立て6
はまっていないところを
手でグイッともちあげる
ようにしてはめます。
ブリッツァービートル 28.ホイールの組み立て5
ひっくり返して

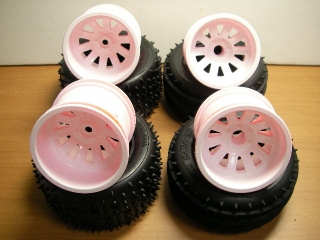

ブリッツァービートル 28.ホイールの組み立て8

マイナスドライバーが使いこなせれば
ホイールのはめ込みは簡単です♪

今回は白く塗装しているので、
はげないように気を遣いましたが・・・


29.ホイールの取り付け

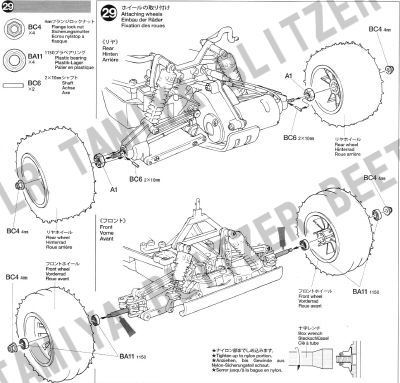

ブリッツァービートル 29.ホイールの取り付け 組立説明書

ブリッツァービートル 29.ホイールの取り付け2

いよいよブリッツァービートルにタイヤを履かせます。

左上から、リヤタイヤ×2、フロントタイヤ×2、
2×10mmシャフト、A1パーツ(ホイールハブ)、
4mmフランジロックナット、1150プラベアリング、です。


ブリッツァービートル 29.ホイールの取り付け3
フロントタイヤに
1150プラベアリングを
差込みます。
ブリッツァービートル 29.ホイールの取り付け4
塗装しているので
入りにくいかと思えば
スイスイ入りました。
ブリッツァービートル 29.ホイールの取り付け5
裏側にも
1150プラベアリングを
入れます。
ブリッツァービートル 29.ホイールの取り付け8
十字レンチでしっかりと
締めます。
ブリッツァービートル 29.ホイールの取り付け7
ホイールアクスルに
2×10mmシャフトを
差してホイールハブを
入れてから
リヤタイヤを差込みます
ブリッツァービートル 29.ホイールの取り付け6
リヤタイヤの取り付け

ブリッツァービートル 29.ホイールの取り付け9
リヤ側の
ボディマウントです。
ブリッツァービートル 29.ホイールの取り付け10
付けるのを
忘れていましたので
ここで取り付ける
ことにしました(^^;


ブリッツァービートル 29.ホイールの取り付け11

メカ系以外はここで完成です!!
メカはちょっと面白いことしますよ!!


30.走行用バッテリーの搭載

ブリッツァービートル 30.走行用バッテリーの搭載 組立説明書

ブリッツァービートル 30.走行用バッテリーの搭載2

左からD1パーツ(メカデッキ)、D8パーツ(バッテリープレート)
E4パーツ(マウント)、六角マウント、
3×10mmタッピングビス、スナップピン(大)×2


ブリッツァービートル 30.走行用バッテリーの搭載3
説明書では
不明になっている
この部品・・・
ブリッツァービートル 30.走行用バッテリーの搭載4
実は、サーボをマウント
するパーツなのです。
ステアリングサーボ
じゃありません(o^-')♪
ブリッツァービートル 30.走行用バッテリーの搭載5
!?
やや、これは!!
旧マシンの
スピードコントローラー
なのです!!!
ブリッツァービートル 30.走行用バッテリーの搭載8
バッテリーも入って・・・
ブリッツァービートル 30.走行用バッテリーの搭載7
抵抗もきちんと取り付け
られました♪
ブリッツァービートル 30.走行用バッテリーの搭載6
金型は昔のものを
使用しているので
サーボマウントも
残っていたのですね。


ブリッツァービートル 30.走行用バッテリーの搭載9

シャーシの完成です!!
しかもアンプ仕様じゃないですョ!!


35.ボディの取り付け

■■■■ブリッツァービートル 35.ボディの取り付け 組立説明書■■■■

ブリッツァービートル 35.ボディの取り付け2

完成しました!

アンテナパイプは、ワーゲンオフローダー風に
後ろに持ってきたいのでボディには穴を開けていません。

スナップピンは、ボディに傷がつくといけないので
付けていません、走らせる時につけることにしました!!

次のページでは、あらゆる角度から
 ブリッツァービートルワーゲンオフローダーの写真を
公開しています!!必見ですよ~(o^-')♪
