タミヤ ブリッツァービートルワーゲンオフローダー
シャーシの組み立て１
シャーシ組み立ての実況中継１/6
↓
↓ ↓ ↓ ↓
↓
↓
↓Star-RCが購入したタミヤ ブリッツァービートルのリンクです。
タミヤ ブリッツァービートルのシャーシ組み立てヴァーチャル体験です！
最初は、ギヤ周りの組み立てです。
モーターを取り付けるところまでがこのページです。
このページの下の方に次に進むリンクが貼ってありますので、
先が気になる方は、どんどん進めちゃってください(^o^)／
１．デフギヤの組み立て
左上からデフキャリア、デフカバー、グリス
ベベルギヤ（大×2）、9mmワッシャー、3×10mmタッピングビス×3
ベベルギヤ（小×3）、ベベルシャフト、です。
デフキャリアを置いて→
9mmワッシャー載せて
→
ベベルギヤ大載せて
↓
9mmワッシャー載せて
←
ベベルギヤ大で
フタをして
←
ベベルギヤ（小）載せて
↓
デフカバーをして
3×10mmタッピングビスで３箇所を締めればデフギヤの出来上がり♪
２．スパーギヤの取り付け

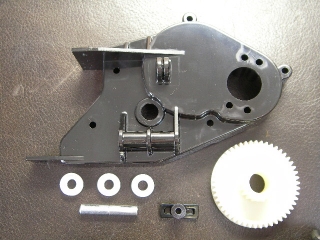

左上から、A3パーツ、1150プラベアリング×3
5×28mmシャフト、A2パーツ、スパーギア、です。
スパーギア置いて→
プラベアリング入れて
→
反対にして
↓
シャフトを差して
←
A3パーツ置いて
←
プラベアリング入れて
↓
A2パーツをはめて
→
プラベアリング入れて
↓
シャフトにグリスを注してスパーギヤを入れたら
ギヤケースの右側が終了。
３．ギヤケースの組み立て
左から、右ギヤケース、3×30丸ビス×3、3×20丸ビス×2左ギヤケース、
1150プラベアリング、3mmフランジナット、デフギヤ、です。
ギヤケース右を置いて→
デフギヤ入れて
→
ギヤケース左を用意
して、プラベアリング
はめ込んで
丸ビス５本、ナット５個で締める。
ギヤケースの完成＼(^o^)／
４．ピニオンギヤの取り付け
上から540タイプモーター、ピニオンギヤ、3×3mmイモネジ、
D5パーツ、モータープレート、です。
540タイプモーターって、マブチモーターのRS-540Sモーターと
違うのかなぁ。確かに、概観は540タイプモーターと呼ばれている方が
ちゃっちいです。中身は一緒のような気がするけど・・・
これが540タイプ
モーターです。→
差し込まれている
黒いチューブを
抜きます。
結構力が必要
なんだよな～これが。
→
↓
D5パーツを付けて
←
ここに・・・
←
モータープレートを
はめ込みます。
↓
ピニオンギヤを入れて
イモネジを締めたら、D5パーツを外して完了です！
５．モーターの取り付け
上から、ギヤボックス
D3パーツ、3×30mm丸ビス、540タイプモーターです。
↓
２本の3×30ビスで
モーターを留めるのは
３０年以上経っても変わりません(^^;
↓
これで完了。
組み立て説明書には
”キット附属のモーター以外は使用しないでください”
って書いてあるけれど、なぜでしょう？
高性能を付けるとギヤが舐めてしまうからなのでしょうか。
ブリッツァビートル シャーシの組み立て２ →
