タミヤ ブリッツァービートルワーゲンオフローダー

シャーシの組み立て3



シャーシ組み立ての実況中継3/6


ブリッツァービートル 組立説明書

タミヤ ブリッツァービートルのシャーシ組み立てヴァーチャル体験です!

足周り(リヤユニット)が完成し、次はフロント側の組み立てに入ります。

このページでは、フロントユニットの完成までをご体験いただきます!!

このページの下の方に次に進むリンクが貼ってありますので、

先が気になる方は、どんどん進めちゃってください(^o^)/



10.フロントダンパーステーの取り付け

ブリッツァービートル 10.フロントダンパーステーの取り付け 組立説明書

ブリッツァービートル 10.フロントダンパーステーの取り付け 1

左上から、B3パーツ、B11パーツ、
E2パーツ×2、3mmワッシャー×2、3×14mm段付タッピングビス×2、
3×12mmタッピングビス×2、3×21mmタッピングビス×2、B9パーツです。

ブリッツァービートル 10.フロントダンパーステーの取り付け 2
B3パーツ、B11パーツ
を合わせて3×21mm
タッピングビスで
固定します。
ブリッツァービートル 10.フロントダンパーステーの取り付け 3 ブリッツァービートル 10.フロントダンパーステーの取り付け 4
3×12mmタッピングビス
で、B9パーツを
取り付けます。


ブリッツァービートル 10.フロントダンパーステーの取り付け 5
3×14mm段付タッピン
グビスで、E2パーツ
(アーム)を取り付けます。





ブリッツァービートル 10.フロントダンパーステーの取り付け 6

カエルが口を開けているようにもみえますが・・・
マイティフログではありません。


11.フロントアクスルの組み立て

■■■■ブリッツァービートル 11.フロントアクスルの組み立て 組立説明書■■■■

ブリッツァービートル 11.フロントアクスルの組み立て 1

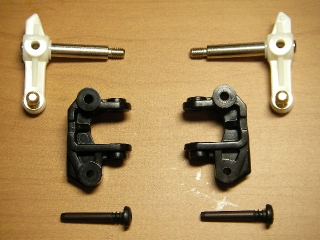

上から、アップライト×2、C4パーツ×2、3×22スクリューピン×2

ブリッツァービートル 11.フロントアクスルの組み立て 2

3×22スクリューピンで、アップライトをC4パーツに
取り付けます。
ブリッツァービートル 11.フロントアクスルの組み立て 3

アップライトユニットができました。


12.フロントアームの組み立て

■■■■ブリッツァービートル 12.フロントアームの組み立て 組立説明書■■■■

ブリッツァービートル 12.フロントアームの組み立て 1

ここからは、リヤ部とほとんど同じ作業になりますね。

左上から、3×32mmスクリューピン×2、3×21mmタッピングビス×2、
E3パーツ×1、E1パーツ×2

ブリッツァービートル 12.フロントアームの組み立て 2

E3パーツとE1パーツを合わせて
3×21mmタッピングビスで固定します。
ブリッツァービートル 12.フロントアームの組み立て 3

アップライトを3×32スクリューピンで留めます。
ブリッツァービートル 12.フロントアームの組み立て 4

フロントアームができました。


13.フロントアームの取り付け

ブリッツァービートル 13.フロントアームの取り付け 組立説明書

ブリッツァービートル 13.フロントアームの取り付け 1

いよいよフロントユニットが完成します。
左上から、フロントダンパーステー、
3×46mmスクリューピン×2、3×14mm段付タッピングビス×2、
3mmワッシャー×2、フロントアーム×2、です。



ブリッツァービートル 13.フロントアームの取り付け 2
3×46mmスクリューピンでフロントアームを
フロントダンパーステー
に取り付けます。

ブリッツァービートル 13.フロントアームの取り付け 3
そして3×14mm段付
タッピングビスで
アップライト側にアーム
を取り付けます。

ブリッツァービートル 13.フロントアームの取り付け 4

ブリッツァービートル 13.フロントアームの取り付け 5

フロントユニットの完成です\(^o^)/
ここは簡単なところですね!


ブリッツァビートル シャーシの組み立て4

ブリッツァビートル シャーシの組み立て2

タミヤ ブリッツアービートル コンテンツ

お金をかけずにワーゲンオフローダー化を図っています!

買っちゃいました!

イントロダクション、キット箱絵、パーツの紹介

ボディ塗装&組み立て

やっぱりワーゲンオフローダー風にしてしまっています(^^;

シャーシの組立て

バスタブシャーシでメンテナンス性が高いですね。組み立ても素直~(^o^)/

完成画像

ブリッツアービートルじゃなくなっています(^^;
