タミヤ 三菱パジェロウイリー
シャーシ組み立て
シャーシ組み立ての実況中継4/5
タミヤ 三菱パジェロウイリーのシャーシ組み立てその４です。
リヤの方はほぼできました。ここからは、ミドルからフロント部の組み立てです。
三菱パジェロウイリーは二輪駆動なので、
組み立ての工数が少ないため、
とても早く組み上がりそうです。
今回の三菱パジェロウイリーの組み立てその４で一気にフロント部を組み立てて行きます！
１４．バッテリーホルダーの組み立て
 |
 |
バッテリーホルダーとステアリング用のアジャスターの取り付けです。 |
１５．バッテリーホルダーの取り付け
 |
|
 |
 |
この工程で使用するパーツです。 |
バンパーを取り付けるためのD4パーツ（一番右のパーツ）です。 |
 |
|
バッテリーホルダーの取り付けです。 なんとタッピングビス７本で取り付けます。 こんなに必要なのかなとも思いますが、 ラジコンの中でも重量級のバッテリーを支えるのですから 丈夫であればそれはそれで良いですね。 でもドライバーだけでねじ込むのは大変です。 Star=RCは、途中まで電動ドライバーを使用しました。 |
|
１６．フロントアームの組み立て
 |
|
 |
 |
フロントアームの組み立てで使用するパーツです。 意外に部品点数は多い工程です。 |
フロントアクスルの取り付けは、ネジの締めすぎに注意です。 締めすぎると山が壊れてしまいます。 |
 |
|
画像が悪いですが完成です(^^; |
|
１７．フロントアームの取り付け
 |
|
 |
 |
見にくいですが、中央にあるのがバンパーです。 |
フロントアームは、シャーシとA10パーツで 挟み込むようにして取り付けます。 バンパーは３点固定です。 |
 |
|
フロントアームとバンパーの取り付け完了です。 割り箸を挟んだクワガタに見えるのは私だけでしょうか(^^; |
|
１８．フロントダンパーの取り付け
|
|
|
 |
 |
フロントダンパーの組み立てです。 リヤ同様のパーツを使用します。 組み立て方も同じですね。 |
ダンパーシャフトを差し込んで・・・ |
 |
 |
ダンパーシリンダーを差し込みます。 |
力を入れてゴムパイプを差し込みます。 |
 |
 |
あとはひたすらダンパーシャフトをねじ込みます。 |

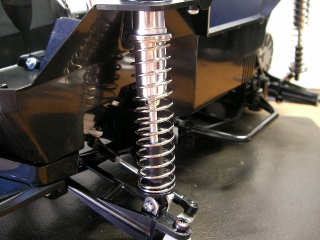

フロントダンパーも完成しました。 |
１９．トーインの調節
 |
 |
トーインの調節を行うことになっていますが、Star-RCは、ここではあまり調整を行いません。 走行前に微調整して、あとは走行しながら調整してゆきます。 同じ三菱パジェロウイリーのキットでも、作り方やいろいろな影響があるので個体差がありますしね。 |
