タミヤ CC-01ランドクルーザー40

キット製作レポート



シャーシの組み立て2


タミヤ CC-01ランドクルーザー40 のシャーシの組み立ては続きます。

このページでは、フロントのステアリング機構の組み立てから、
リヤの駆動系のメイン部分の組み立ての実況中継です(^o^)/



タミヤ CC-01ランドクルーザー40 組立説明書

7.ステアリングワイパーの組み立て

タミヤ CC-01ランドクルーザー40 組立説明書 7.ステアリングワイパーの組み立て
タミヤ CC-01ランドクルーザー40 ステアリングワイパーの構成部品
タイロッド、3×35mm両ネジシャフト
5mmピローボール、

タミヤ CC-01ランドクルーザー40 ステアリングワイパーの組み立て1
B6、B9パーツそれぞれに、5mmピローボールをねじ込みます。

タミヤ CC-01ランドクルーザー40 ステアリングワイパーの組み立て2
16mmの位置までアジャスターを調整します。
ノギスは高くて買えません(>_<)

・・・と思っていたら、後日偶然キャンドゥで見つけました。
今は、ノギスが100円で買える時代なんですね。
超デフレが心配にもなりますが、
まずは安く買えたことを喜んでおきます。

タミヤ CC-01ランドクルーザー40 ステアリングワイパーの組み立て3
ピローボールをはめ込む瞬間。結構好きです(^^;

でも、間違ってはめ込むと、無傷で取るのが大変。
ペンチのギザギザの跡がパーツに付いてしまうんですよね(^^;
今回はうまくいきました。



タミヤ CC-01ランドクルーザー40 組立説明書

8.フロントロワアーム

タミヤ CC-01ランドクルーザー40 組立説明書 8.フロントロワアーム
タミヤ CC-01ランドクルーザー40 フロントロワアームの構成部品
4×37mmシャフト、4×22mmシャフト、3×10タッピングビス

タミヤ CC-01ランドクルーザー40 フロントロワアームの組み立て
昔のアームは一体形成でしたが、
最近は、両側から挟み込む形に変わりました。

割れ易いパーツの一つでしたので、この改善は嬉しいですね。
ちょっと質感は安っぽい感じも無くは無いですが(^^;



タミヤ CC-01ランドクルーザー40 組立説明書

9.ステアリングワイパーの取り付け

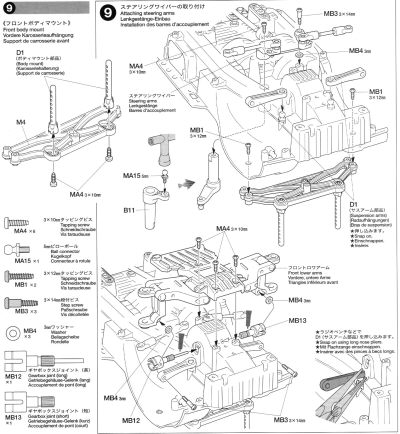

タミヤ CC-01ランドクルーザー40 組立説明書 9.ステアリングワイパーの取り付け
タミヤ CC-01ランドクルーザー40 ステアリングワイパー搭載の構成部品
フロントボディマウント、ステアリングワイパー、フロントロワアーム、
ギヤボックスジョイント(長・短)、5mmピローボール、3mmワッシャー、
3×14mm段付ビス、3×12mmタッピングビス、
3×10タッピングビス、ボディマウント部品

タミヤ CC-01ランドクルーザー40 ボディマウントの組み立て
M4パーツにボディマウント部品を
3×10mmタッピングビスで取り付けます。

タミヤ CC-01ランドクルーザー40 ステアリングワイパーの組み込み1
B11パーツに5mmピローボールをねじ込みます。

タミヤ CC-01ランドクルーザー40 ステアリングワイパーの組み込み2
シャーシ底面にステアリングワイパーを取り付けます。

タミヤ CC-01ランドクルーザー40 フロントボディマウントの取り付け
ボディマウントの取り付け。

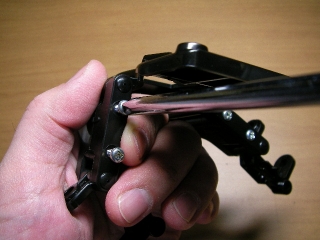

タミヤ CC-01ランドクルーザー40 フロントサスアームの取り付け
工程6でシャーシにねじ込んでおいた6mmピローボールに
サスアーム部品をペンチで押し込みます。
傷を付けずに入れるのにはちょっとしたコツが要ります。

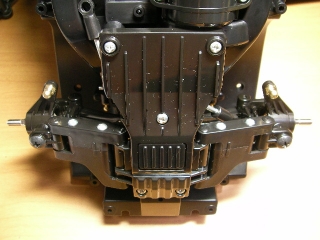

タミヤ CC-01ランドクルーザー40 フロントロワアームの取り付け
最後にフロントロワアームを取り付けてこの工程は完了!



タミヤ CC-01ランドクルーザー40 組立説明書

10.アップライトの組み立て

タミヤ CC-01ランドクルーザー40 組立説明書 10.アップライトの組み立て
タミヤ CC-01ランドクルーザー40 アップライトの構成部品
アップライト、5mmピローボール、1510メタル、3mmOリング、
4×10mm段付ビス、3×10mmタッピングビス。
画像にはありませんが、その他に
ドライブシャフト、ホイールアクスルを取り付けます。

タミヤ CC-01ランドクルーザー40 アップライトにピローボールをねじ込む
アップライトに5mmピローボールをねじ込みます。
ねじ込み過ぎに注意ですね(^o^)/

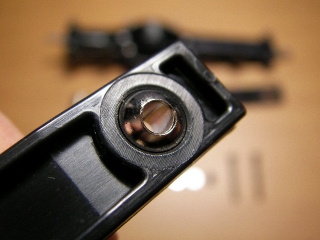

タミヤ CC-01ランドクルーザー40 アップライトに1510メタルを組み込む
アップライトに1510メタルを組み込みます。

タミヤ CC-01ランドクルーザー40 フロントアームにアップライトを組み込む
フロントアームにアップライトを取り付けたところ。

タミヤ CC-01ランドクルーザー40 アップライトの組み込み完了
アップライトの組み込みの完了です。



タミヤ CC-01ランドクルーザー40 組立説明書

11.リヤデフギヤの組み立て

タミヤ CC-01ランドクルーザー40 組立説明書 11.リヤデフギヤの組み立て
タミヤ CC-01ランドクルーザー40 リヤデフギヤの構成部品
リヤデフギヤ、リヤデフカバー、ベベルギヤ(大)、
ベベルギヤ(小)、ベベルシャフト、
9mmワッシャー、2×8mmワッシャー、


タミヤ CC-01ランドクルーザー40 リヤデフギヤの組み立て1 タミヤ CC-01ランドクルーザー40 リヤデフギヤの組み立て2 タミヤ CC-01ランドクルーザー40 リヤデフギヤの組み立て3
リヤデフギヤに・・・   9mmワッシャーを
入れて・・・
  ベベルギヤ(大)を
載せます。

タミヤ CC-01ランドクルーザー40 リヤデフギヤの組み立て6 タミヤ CC-01ランドクルーザー40 リヤデフギヤの組み立て5 タミヤ CC-01ランドクルーザー40 リヤデフギヤの組み立て4
9mmワッシャーを
入れて・・・
  ベベルギヤ(大)を
載せます。
  溝にベベルギヤ(小)を
3つ入れて・・・

タミヤ CC-01ランドクルーザー40 リヤデフギヤの組み立て7 タミヤ CC-01ランドクルーザー40 リヤデフギヤの組み立て8
リヤデフカバーを
はめ込み・・・
  2×8mmビス3本で
固定すれば
リヤデフギヤの
完成です\(^o^)/




タミヤ CC-01ランドクルーザー40 組立説明書

12.アクスルシャフト

タミヤ CC-01ランドクルーザー40 組立説明書 12.アクスルシャフト
タミヤ CC-01ランドクルーザー40 リヤアクスルシャフトの構成部品
アクスルシャフト(長)、アクスルシャフト(短)、
12Tベベルギヤ、1150プラベアリング、850メタル、
リヤプロペラジョイント、4mmEリング

タミヤ CC-01ランドクルーザー40 リヤアクスルシャフトの完成
アクスルシャフトの完成。
Eリングの取り付けの順番は気にしなくて大丈夫なので
気楽です。一度付けると外すのも大変ですからね。

タミヤ CC-01ランドクルーザー40 リヤプロペラジョイントの完成
リヤプロペラジョイントの完成。



タミヤ CC-01ランドクルーザー40 組立説明書

13.リヤデフギヤの取り付け

タミヤ CC-01ランドクルーザー40 組立説明書 13.リヤデフギヤの取り付け
タミヤ CC-01ランドクルーザー40 リヤギヤケースの構成部品
リヤギヤケース、アクスルシャフト(長・短)、リヤプロペラジョイント、
3×10mmタッピングビス、リヤデフギヤ、

タミヤ CC-01ランドクルーザー40 リヤギヤケースの中身
リヤギヤケースにアクスルシャフト(長・短)・リヤプロペラジョイント、
リヤデフギヤを組み込んだところ。

もちろん別パーツを使用することで、デフロックも可能です。



タミヤ CC-01ランドクルーザー40 組立説明書

14.リヤアームの取り付け

タミヤ CC-01ランドクルーザー40 組立説明書 14.リヤアームの取り付け
タミヤ CC-01ランドクルーザー40 リヤアーム取り付けの構成部品
リヤギヤボックス、ユニバーサルジョイント、
リヤアーム、6mmピローボールナット、
8mmボール、3mmワッシャー、5mmイモネジ、3×30mm丸ビス

タミヤ CC-01ランドクルーザー40 リヤアームに8mmボールを押し込む
8mmボールをリヤアームに押し込みます。

タミヤ CC-01ランドクルーザー40 リヤアームに8mmボールを押し込み完了
それなりに力を入れて押し込みます。
このリヤアームをリヤギヤボックスに取り付けて
この工程は完了です。

ここで気をつけるのは、リヤアームの取り付けの上下を間違えないことです。
説明書にも書かれていますが、リヤギヤボックスの
デフギヤが組み込まれているあたりの中央の部分に、
2個の突起がある方を上にしてリヤアームを上から取り付けます。

リヤアームの取り付け位置がギヤボックスの上下反対についていると
シェイクダウンの時に??になります。
前輪は前進の方向に回転するのに、後輪は後進の方向に回転します(笑)

そのまま取り付けができてしまうので、気をつけてください。



タミヤ CC-01ランドクルーザー40 組立説明書

15.リヤボディマウントの取り付け

タミヤ CC-01ランドクルーザー40 組立説明書 15.リヤボディマウントの取り付け
タミヤ CC-01ランドクルーザー40 リヤボディマウント構成部品
3×80mm丸ビス、3×12mmタッピングビス、ボディマウント

この工程が一番大変かも。
この3×80mm丸ビスをD4のボディマウントに
ねじ込むのがなかなか容易でないです。
ここは根性で行うしかありません(^^;



タミヤ CC-01ランドクルーザー40 組立説明書

16.リヤアクスルの取り付け

タミヤ CC-01ランドクルーザー40 組立説明書 16.リヤアクスルの取り付け
タミヤ CC-01ランドクルーザー40 リヤアクスルの取り付けの構成部品
リヤアクスル、3×15mm丸ビス、
3mmワッシャー、5mmイモネジ

タミヤ CC-01ランドクルーザー40 シャーシにリヤアクスルを装着完了1
そのまま素直に取り付けてゆきます。

タミヤ CC-01ランドクルーザー40 シャーシにリヤアクスルを装着完了2
この辺、特にデフギア辺りが実車に近くてカッコイイですね。



ここまでで、リヤのメイン駆動系が出来上がり、リヤ・フロント共に足周りは
ほぼ完成です。あとはダンパーとスプリングを取り付けて
メカを搭載すればシャーシそのものが完成となります。

タミヤ CC-01ランドクルーザー40のシャーシ組み立ての実況中継もいよいよ終盤戦に入ります(^o^)/
